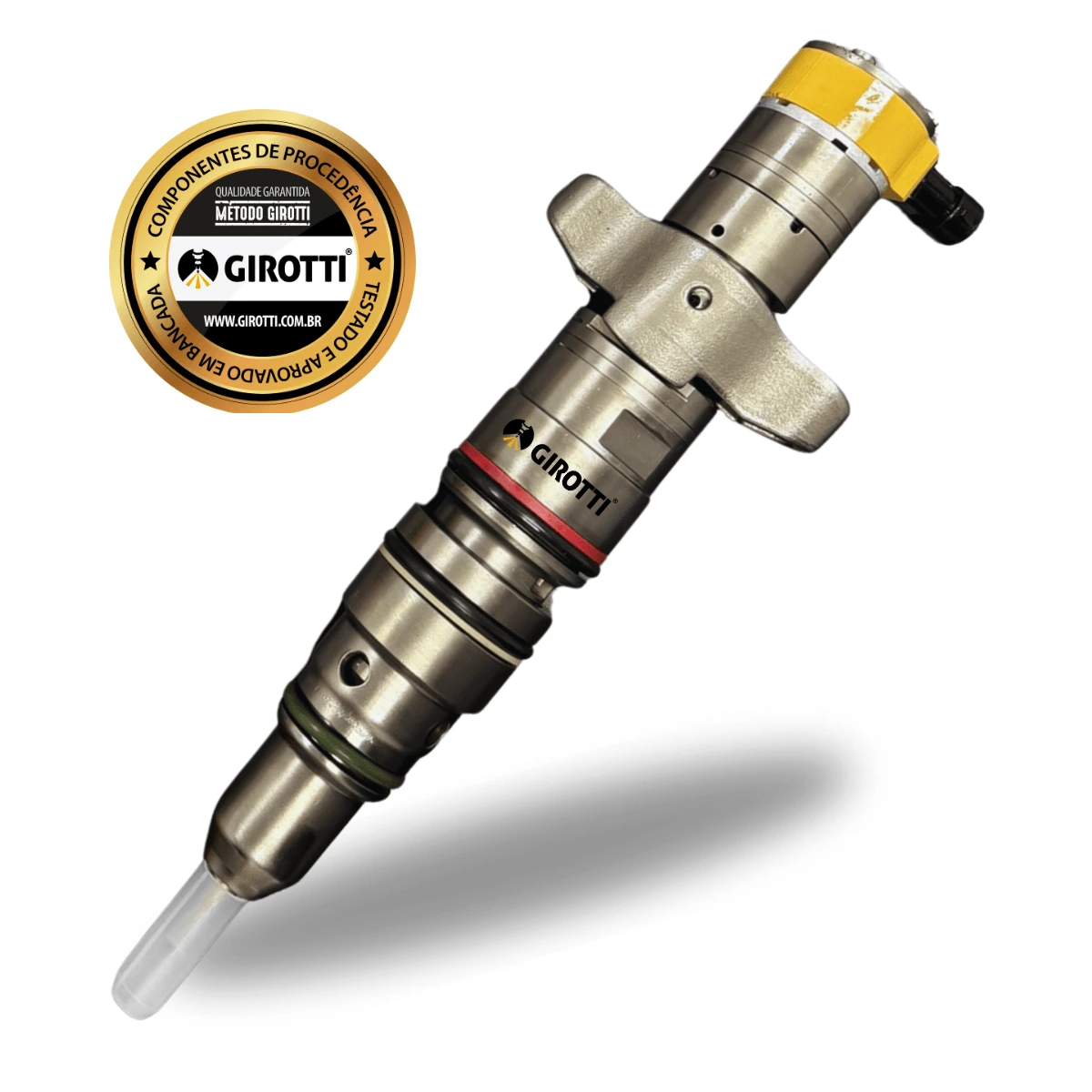

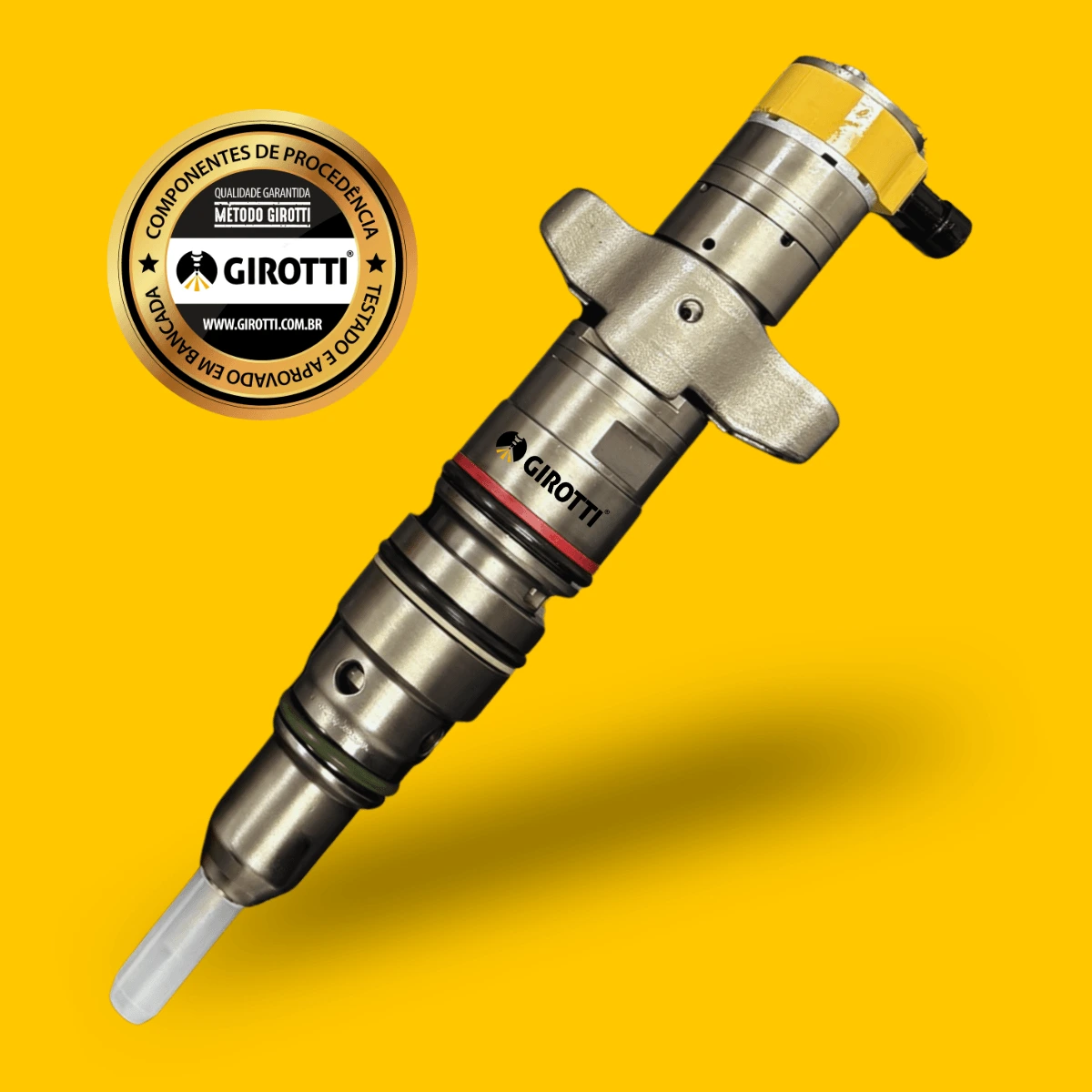

Unidade injetora Caterpillar C7: guia completo

Entenda o que é e como funciona a unidade injetora Caterpillar C7, onde comprar e tudo o que você precisa saber para acertar na escolha.

A unidade injetora Caterpillar C7, muitas vezes referida como bico injetor C7 ou injetor C7, é um dos componentes mais importantes para o desempenho de motores diesel equipados com o sistema HEUI. Se você trabalha com manutenção, diagnóstico ou operação de máquinas com motor C7, sem dúvida, entender esse sistema não é apenas útil, mas também essencial para evitar falhas, reduzir custos e aumentar a vida útil do equipamento.

Aqui na Girotti, trabalhamos no reparo de unidade injetora Caterpillar C7 há mais de 25 anos. Sendo assim, aproveitamos toda essa experiência para criar este artigo completo, onde você vai entender como funciona a unidade injetora C7, o papel do sistema HEUI, as fases de injeção, dicas práticas de instalação e um FAQ com as principais dúvidas do mercado.

O que é a unidade injetora Caterpillar C7?

A unidade injetora do motor C7 faz parte do sistema HEUI (Hydraulically Actuated Electronic Unit Injector), um sistema de injeção que combina controle eletrônico com acionamento hidráulico.

Na prática:

• O ECM (módulo eletrônico) define quanto combustível será injetado
• O óleo pressurizado faz o trabalho mecânico de injeção
• A unidade injetora executa a injeção dentro do cilindro

Isso permite maior precisão, eficiência e controle de emissões.

Quais máquinas Caterpillar usam a unidade injetora C7?

A Unidade injetora Caterpillar C7 é utilizada em máquina Caterpillar equipadas com o motor C7 Acert. Ou seja, máquinas que utilizam o sistema de injeção eletrônica HEUI. Assim sendo, em geral são máquinas mais antigas, porém, que continuam fortemente em operação Brasil afora em serviços de terraplenagem, pavimentação, nivelamento, entre outros. Sendo assim, ela equipa máquinas como, por exemplo;

• Escavadeira Caterpillar 325DL
• Motoniveladoras Caterpillar 120K, 140M, 12K, 12M e 140K
• Pás carregadeiras Caterpillar 962H e 966F

Normalmente, as unidade tem os part numbers 263-8218 / 268-1835 / 295-1411 / 328-2585 / 387-9427 / 557-7627 / 10R-7225 / 20R-8066 / 20R-9079.

Como funciona o sistema HEUI?

Sem dúvida, a unidade injetora Caterpillar C7 é parte essencial do sistema de injeção HEUI. Em resumo, o sistema HEUI funciona através da utilização de uma bomba hidráulica (a bomba de atuação). Essa bomba é alimentada a uma pressão de lubrificação de aproximadamente 45 PSI elevando-a até a casa de mais ou menos 3700 PSI. Já as unidades, atuam conforme os dados coletados e levados ao módulo de controle eletrônico que, por sua vez, dosa o volume de combustível necessário.

Em resumo, o sistema HEUI é composto por 4 componentes básicos:

• Unidade Injetora Eletrônica Hidráulica (HEUI)
• ECM – Módulo de Controle Eletrônico
• Bomba hidráulica da unidade injetora (bomba de atuação)
• Bomba de transferência de combustível

O funcionamento do sistema HEUI se divide em duas partes:

Sistema de combustível a baixa pressão

1. Primeiramente, o combustível é sugado do tanque pela bomba de transferência
2. Inicialmente, passa pelo filtro primário/separador de água
3. Em seguida, flui através da bomba de transferência do combustível
4. Pressurizado, o combustível segue para o filtro secundário de dois mícrons
5. Do filtro ele segue para a passagem de suprimento de combustível no cabeçote de cilindro
6. Logo após, flui para o regulador de pressão do combustível
7. O regulador é composto por um orifício e uma válvula de retenção com carga de mola

Sistema de atuação da injeção

1. O óleo flui da bomba de óleo passando pelo arrefecedor e filtro de óleo
2. Parte dele é direcionado para suprir a bomba hidráulica da unidade injetora
3. Desse modo, ele enche o reservatório da bomba
4. O óleo proveniente do reservatório é pressurizado na bomba hidráulica da unidade
5. Assim, ele flui para a passagem de óleo de alta pressão no cabeçote de cilindro
6. Por fim, o óleo é contido na passagem de óleo de alta pressão até que seja usado pelas unidades injetoras

Neste outro artigo explicamos em detalhes o funcionamento do sistema HEUI.

Características da unidade injetora C7

Como funciona a unidade injetora Caterpillar C7?

A unidade injetora possui quatro funções dentro do sistema HEUI:

• Pressurizar o combustível de suprimento
• Funcionar como um atomizador e bombear o combustível em alta pressão
• Fornecer a quantidade correta de injeção para a câmara de combustão
• Dispersar o combustível uniformemente na câmara de combustão

O funcionamento da unidade injetora ocorre a a partir de um ciclo de injeção dividido em cinco fases de injeção:

• Pré-injeção
• Injeção piloto
• Retardo de injeção
• Injeção principal
• Preenchimento

PRÉ-INJEÇÃO

Durante a pré-injeção, quando o motor está em funcionamento entre os ciclos de ignição, o êmbolo e o pistão intensificador permanecem na parte superior, com a cavidade abaixo do êmbolo cheia de combustível. O induzido e o pino assentado são mantidos para baixo pela mola do induzido, enquanto o óleo circula ao redor do pino até o pistão de retenção. A válvula carretel bloqueia o óleo de comando, impedindo sua passagem para o pistão intensificador, garantindo a retenção do bico injetor quando o combustível não está sendo injetado.

INJEÇÃO PILOTO

A injeção piloto ocorre quando o ECM envia uma corrente para o solenoide, criando um campo magnético que levanta o induzido e o pino assentado. Isso altera o fluxo da pressão de comando, causando uma diferença hidráulica que abre o carretel, permitindo a passagem do óleo de comando para o pistão intensificador. Esse movimento pressuriza o combustível até a ponta do bico injetor, iniciando a injeção quando a pressão supera a força da mola do bico. A injeção continua enquanto o solenoide estiver energizado, o carretel permanecer aberto e não houver pressão de comando sobre o pistão de retenção.

RETARDO DE INJEÇÃO

A injeção é interrompida quando a corrente para o solenoide é cortada, desenergizando-o. A mola do induzido empurra o induzido e o pino assentado para baixo, fechando a sede inferior e abrindo a sede superior, permitindo que a pressão de comando atue sobre o pistão de retenção. Isso fecha a retenção do bico injetor, encerrando a injeção. A pressão de comando aumenta sob a válvula carretel, que fecha lentamente, enquanto a pressão no bico injetor e na cavidade do êmbolo sobe rapidamente com a retenção fechada.

INJEÇÃO PRINCIPAL

A injeção principal inicia quando o solenoide é reenergizado, levantando o induzido e o pino assentado. A sede superior bloqueia a pressão de comando, abrindo o pistão de retenção e permitindo o dreno. Com a dissipação da força hidráulica, a retenção do bico injetor se abre, iniciando a injeção principal. O carretel é empurrado para baixo, enquanto a esfera de retenção do pistão intensificador permanece fechada. A injeção continua enquanto o solenoide estiver energizado.

PREENCHIMENTO

O ciclo de enchimento começa quando o solenoide é desenergizado, forçando o induzido e o pino assentado para baixo. Isso fecha a sede inferior e abre a sede superior, restaurando a pressão de comando e fechando a retenção do bico, encerrando a injeção. O equilíbrio hidráulico é restabelecido, interrompendo o fluxo de óleo de comando para o pistão intensificador, que libera o óleo para o dreno. A mola de retorno empurra o êmbolo e o pistão intensificador para cima, permitindo a entrada de combustível na cavidade do êmbolo. O ciclo termina quando a cavidade está cheia e os componentes retornam à posição inicial.

Peças da unidade injetora Caterpillar C7

Agora, falando mais diretamente com o amigo reparador, aqui vai o ponto direto: não existe unidade injetora boa sem peça boa e isso fica claro no modelo de trabalho da Girotti.

Aqui trabalhamos apenas com as melhores peças disponíveis no mercado: ou seja, peças DISA. A boa notícia é que, além das unidades completas, fornecemos também todos os componentes críticos para reparo com padrão técnico, muitos deles da linha DISA, que é referência em reposição para sistemas HEUI.

Principais peças da unidade injetora C7

Dentro da unidade HEUI do C7, você vai lidar com um conjunto bem sensível. As principais peças disponíveis na linha Girotti/DISA são:

• Bico injetor (nozzle)
• Pistão intensificador
• Elemento da unidade
• Solenoide
• Válvulas (controle, direcional, retenção)
• Anéis e vedação interna
• Molas e componentes de fixação (porcas, etc.)

Ou seja: você consegue reconstruir praticamente toda a unidade.

Peças DISA fornecidas pela Girotti

A Girotti atua como distribuidora da linha DISA, que fornece peças específicas para sistemas de injeção diesel Caterpillar com foco em durabilidade e compatibilidade técnica. Conheça as peças disponíveis agora mesmo.

Como instalar a unidade injetora C7?

Agora que você já sabe como funciona a unidade injetora Caterpillar C7, veja algumas dicas de instalação.

A instalação correta de unidades injetoras é fundamental para o desempenho e a durabilidade dos motores diesel. A seguir, apresentamos algumas recomendações essenciais para garantir uma instalação eficiente:

1. Limpeza do Alojamento: Antes de instalar a unidade injetora, é crucial limpar minuciosamente a galeria onde ela será alojada. Utilize vaselina e desengraxante para remover resíduos de carvão ou impurezas que possam comprometer o posicionamento correto da unidade, evitando falhas na queima do combustível e garantindo o desempenho ideal do motor.
2. Lubrificação Adequada: Aplique uma quantidade generosa de vaselina ou óleo lubrificante na unidade injetora, especialmente na região dos anéis. Essa prática facilita a instalação e previne danos aos componentes, assegurando o funcionamento adequado do sistema de injeção.
3. Manuseio Cuidadoso: Durante a instalação, manuseie a unidade injetora com cuidado para evitar impactos ou danos aos componentes sensíveis. Proteja a ponteira para impedir a entrada de contaminantes no cilindro, garantindo a integridade do sistema.
4. Uso de Parafusos Originais: Utilize somente os parafusos originais recomendados pelo fabricante durante a instalação. Parafusos inadequados podem comprometer a fixação da unidade injetora, levando a falhas no sistema.
5. Aperto Controlado dos Parafusos: Ao fixar a unidade injetora, evite apertar excessivamente os parafusos. Um aperto excessivo pode danificar os componentes e afetar o funcionamento do sistema de injeção.
6. Manutenção Preventiva: Realize manutenções preventivas regularmente para garantir o bom funcionamento do sistema de injeção. Componentes como cabeçote, filtros e sistema elétrico devem estar em condições adequadas para não comprometer a unidade injetora.

Seguindo essas orientações, é possível assegurar uma instalação eficiente das unidades injetoras, contribuindo para a longevidade do motor e a eficiência operacional das máquinas diesel.

Unidade injetora Caterpillar C7 é na Girotti

Escolher uma unidade injetora remanufaturada pode ser uma excelente ideia. Afinal, componentes remanufaturados podem representar até 40% de economia. MAS ATENÇÃO, produtos reman precisa ser de procedência garantida. Do contrário, o tiro pode sair pela culatra e o barato acaba saindo caro.

Invista em unidade injetoras de qualidade garantida. Ou seja, cuja remanufatura é feita com honestidade acima de tudo, análise criteriosa das peças, além de testes em bancada de última geração.

A unidade injetora Caterpillar C7 da Girotti se destaca no mercado principalmente pela combinação de qualidade na remanufatura, testes rigorosos e suporte técnico especializado, fatores decisivos para quem trabalha com máquinas pesadas no dia a dia.

Precisa de unidades injetoras para sua máquina Caterpillar? Conheça as unidades fornecidas pela GIROTTI.
